   首頁 - 產品展廳 - 產品介紹

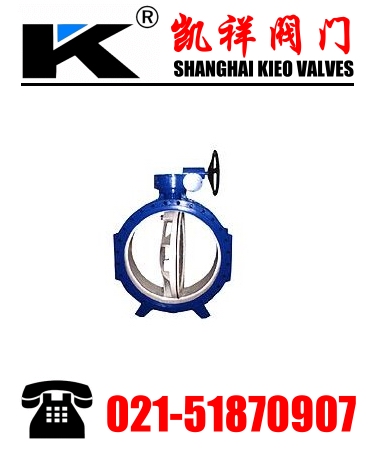

  產品名稱: 蝸輪傳動單偏心法蘭式蝶閥
  產品型號: FBGX(D342X)


  咨詢電話:021-51870907 13585628232 黃先生 張先生
 相關產品
 蝸輪對夾襯膠蝶閥
 蝸輪傳動單偏心法蘭式蝶閥

詳細說明
一、產品概述
  我公司研制的軟密封中線對夾式蝶閥,雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中,作為調節和截止使用。

二、特點
1、本閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。 2、密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。 3、橡膠密封圈即可位于閥體上,也可以位于蝶板上,可適用不同特點的介質,供用戶選擇。 4、蝶板采用框架結構,強度高,過流面積大,流阻小。 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料,就可使用于不同介質。 6、本閥具有雙向密封功能,安裝時不受介質流向的控制,也不受空間位置的影響,可在任何方向安裝。 7、本閥結構獨特,操作靈活,省力,方便。

三、主要結束參數
公稱通經DN(mm)
50~2000
50~1600
公稱藥理PN(MPa)
0.6
1.0
1.6
密封試驗(MPa)
0.66
1.1
1.76
強度試驗(MPa)
0.9
1.5
2.4
適用溫度
丁腈橡膠:-40℃~90℃氟橡膠:-20℃~200℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動

四、主要零部件材料
零件名稱
材料
閥體
WCB、QT450-10、HT200、HT250
蝶板
WCB、QT450-10、HT200、HT250
閥軸
2Cr13
密封圈
丁腈耐油橡膠
填料
柔性石墨

五、執行標準
制造標準
GB/T 122387-89
法蘭標準
GB9113-2000、GB17241.6-1998
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92

六、FBGX(D342X)-6/10/16蝸輪傳動軟密封蝶閥主要外形連接尺寸                        單位:mm
DN
主要外形連接尺寸
法蘭尺寸和螺栓孔尺寸
L
H
H1
A
B
0.6MPa
1.0MPa
1.6MPa
D
D1
D2
n-d
D
D1
D2
n-d
D
D1
D2
n-d
50
108
82.5
306
80
80
140
110
88
4-14
185
125
99
4-18
165
125
99
4-18
65
112
92.5
321
80
80
160
130
108
4-14
185
145
118
4-18
185
145
118
4-18
80
114
100
346
80
80
190
150
124
4-18
200
160
132
8-18
200
160
132
8-18
100
127
110
387
95
95
210
170
144
4-18
220
180
156
8-18
220
180
156
8-18
125
140
125
411
95
95
240
20
174
8-18
250
210
184
8-18
250
210
184
8-18
150
140
142.5
447
95
95
265
225
199
8-18
285
240
211
8-22
285
240
211
8-22
200
152
170
607
190
308
320
280
254
8-18
340
295
266
8-22
340
295
266
12-22
250
165
192.5
688
190
308
375
335
309
12-18
395
350
319
12-22
405
355
319
12-26
300
178
222.5
742
190
308
440
395
363
12-22
445
400
370
12-22
460
410
370
12-26
350
190
252.5
797
190
308
490
445
413
12-22
505
460
429
16-22
520
470
429
16-26
400
216
282.5
930
270
466
540
495
463
16-22
565
515
480
16-26
580
525
480
16-30
450
222
307.5
975
270
466
595
550
518
16-22
615
565
530
20-26
640
585
548
20-30
500
229
335
1065
270
466
645
600
568
20-22
670
620
582
20-26
715
650
609
20-33
600
267
390
1225
457
625
755
705
667
20-26
780
725
682
20-30
840
770
720
20-36
700
292
447.5
1343
457
625
860
810
772
24-26
895
840
794
24-30
910
840
794
24-36
800
318
507.5
1436
457
625
975
920
878
24-30
1015
950
901
24-33
1025
950
901
24-39
900
330
557.5
1616
598
853
1075
1020
978
24-30
1115
1050
1001
28-33
1125
1050
1001
28-39
1000
410
615
1711
598
853
1175
1120
1078
28-30
1230
1160
1112
28-36
1255
1170
1112
28-42
1200
470
727.5
1971
598
853
1405
1340
1295
32-33
1455
1380
1328
32-39
1485
1390
1328
32-48
1400
530
837.5
2218
860
1345
1630
1560
1510
36-36
1675
1590
1530
36-42
1685
1590
1530
36-48
1600
600
957.5
2578
860
1345
1830
1760
1710
40-36
1915
1820
1750
40-48
1930
1820
1750
40-56
1800
670
1057.5
2689
860
1345
2045
1970
1918
44-39
2115
2020
1950
44-48
2130
2020
1950
44-56
2000
760
1162.5
3022
952
1592
2265
2180
2125
48-42
2325
2230
2150
48-48
2345
2230
2150
48-62
